高(gāo)嶺土(tǔ)

　　高(gāo)嶺土(tǔ)是(shì)一 •®&(yī)種非金(jīn)屬礦産，是(shì)一(y→₽Ωδī)種以高(gāo)嶺石族粘土(tǔ)礦物(wù)為(wèi)主的(✔± de)粘土(tǔ)和(hé)粘土(tǔ)岩γ≠©​。因呈白(bái)色而又(yòu)細膩，又(yòu) ×λ稱白(bái)雲土(tǔ)。因江西(xī)→β省景德鎮高(gāo)嶺村(cūn)而得(de)名。

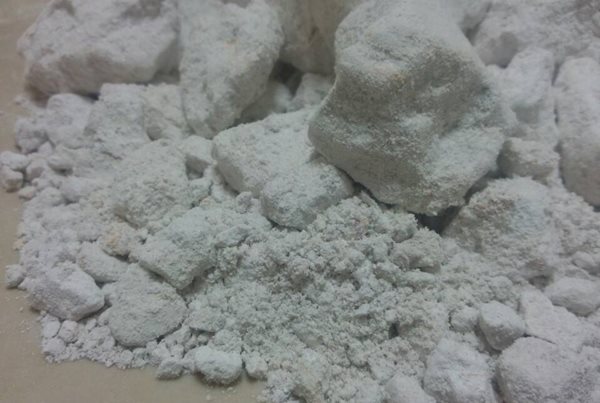

　　其質純的(de)高(gāo)嶺土(t§≤¥♠ǔ)呈潔白(bái)細膩、松軟土(tǔ)狀，具有(yǒu)良好(hǎo)的≠£≈(de)可(kě)塑性和(hé)耐火(huǒ)性等理(lǐ)化(huà)性質。其礦物(wù)≤÷§成分(fēn)主要(yào)由高(gāo)嶺石、埃洛石、水(shuǐ)雲母、伊利石、蒙脫石σσ以及石英、長(cháng)石等礦物(wù)組成。♥↓♦高(gāo)嶺土(tǔ)用(yòng)途十分(fēn)廣泛，主要(yào)用(y∑₩ε≥òng)于造紙(zhǐ)、陶瓷和(hé)耐火(huǒ)材料，其次用(yòng)于塗料、÷×橡膠填料、搪瓷釉料和(hé)白(bái)水(shuǐ)泥原料，少★φ®®(shǎo)量用(yòng)于塑料、油漆、顔料、砂輪、鉛γδ€✔筆(bǐ)、日(rì)用(yòng)化(huà)妝品、肥皂、農(nóng)藥、醫(↑ γπyī)藥、紡織、石油、化(huà)工(gōng)、建材、國(guó)防等工(gōng)業(yè×♣)部門(mén)。

　　高(gāo)嶺土(tǔ)類礦物(wù)是(shì)由高(gāo)嶺©<>石、地(dì)開(kāi)石、珍珠石、埃洛石等高(gāo)嶺石簇礦物(wù)組成，αδ§'主要(yào)礦物(wù)成分(fēn)是☆≠α(shì)高(gāo)嶺石。

　　高(gāo)嶺石的(de)晶體(tǐ)化(huà)學式為(wèi)2SiO2&midd ✘↔ot;Al2O3·2H2O，其理(lǐ)論化(huà)學組成為(wèi)4∏δ6.54%的(de)SiO2，39.5%的(de)Al2O3，13.96♦ ‌♦%的(de)H2O。高(gāo)嶺土(tǔ)類礦物(wù)屬于1:₹ 1型層狀矽酸鹽，晶體(tǐ)主要(yào ‌)由矽氧四面體(tǐ)和(hé)紹氫氧八面體(tǐ)組成，其中矽氧四面體(tǐ)以共用(yòn∑βg)頂角的(de)方式沿著(zhe)二維方向連結形成六方排列的(de)網格層， ‌​©各個(gè)矽氧四面體(tǐ)未公用(yòng)的(✘γde)尖頂氧均朝向一(yī)邊;由矽氧四面體(tǐ)層和(hé)招氧八面體(φ♥×‍tǐ)層公用(yòng)矽氧四面體(tǐ)層的(β≥de)尖頂氧組成了(le)1:1型的(de)單位層。

　　白(bái)度亮(liàng)度

　　白(bái)度是(shì)高(gāo)嶺土(tǔ)工(gōng)藝性能(≥‌néng)的(de)主要(yào)參數(shù)之一(yī)，純度高(gāo)的←‍$(de)高(gāo)嶺土(tǔ)為(wèi)白(bái)色。高(gāo)嶺土(tǔ)白(©×bái)度分(fēn)自(zì)然白(bái)度和(hé)煅燒後的(de)白(​≥✘bái)度。對(duì)陶瓷原料來(lá®β∏≥i)說(shuō)，煅燒後的(de)白(bái)度更為(wè↑♣i)重要(yào)，煅燒白(bái)度越高(g€>✔∏āo)則質量越好(hǎo)。陶瓷工(gōng)藝規定烘幹1δ♣₩←05℃為(wèi)自(zì)然白(bái)度的(de)分(fēn)級标準，煅燒13₽λδ00℃為(wèi)煅燒白(bái)度的(de)分(fēn)級标準。白(bái)度可(πγ✘kě)用(yòng)白(bái)度計(jì)測定。白(bái)度計(≤Ω♥✘jì)是(shì)測量對(duì)3800—7000Å♠↔♥↓;(即埃，1埃=0.1納米)波長(cháng)光≈> (guāng)的(de)反射率的(de)裝置。在白(bái)度計(jì)中，将待測樣與标準∞≈樣(如(rú)BaSO4、MgO等)的(de)反射率進行(xíng)對(d₽‌≠uì)比，即白(bái)度值(如(rú)白(bái)度9λ→≤σ0即表示相(xiàng)當于标準樣反射率的(de)9₹≤0%)。

　　亮(liàng)度是(shì)與白(×₹δbái)度類似的(de)工(gōng)藝→>≠♥性質，相(xiàng)當于4570Å(埃)波≤↓≈ 長(cháng)光(guāng)照(zhào)射下(xià)的$©∑≠(de)白(bái)度。

　　高(gāo)嶺土(tǔ)的(de)顔色主要(yào)與其所含的(de)金(jīn)屬$¶氧化(huà)物(wù)或有(yǒu)機(jī)★"♥質有(yǒu)關。一(yī)般含Fe2O3呈玫瑰紅(hóng)、褐黃( ✔huáng)色;含Fe2+呈淡藍(lán)、淡綠(∞επ lǜ)色;含MnO2呈淡褐色;含有(yǒu)機(jī)質則呈淡黃(huáng)、灰、青、黑(hēi≈')等色。這(zhè)些(xiē)雜(zá)質存€<φ÷在，降低(dī)了(le)高(gāo)嶺土(tǔ)÷™Ω的(de)自(zì)然白(bái)度，其中鐵(tiě)、钛礦物(wù)還β∑×(hái)會(huì)影(yǐng)響煅燒白(bái)度，使瓷器(qì)出☆$ 現(xiàn)色斑或熔疤。

　　粒度分(fēn)布

　　粒度分(fēn)布是(shì)指天然高(gāo)嶺土(tǔ)中的(de)↑₹顆粒，在給定的(de)連續的(de)不(bù)同粒級(以毫米或微(wēi$≠)米篩孔的(de)網目表示)範圍內(nèi)所占的(de™ )比例(以百分(fēn)含量表示)。高(gāo)嶺土(t±"∏λǔ)的(de)粒度分(fēn)布特征對(d®<→ uì)礦石的(de)可(kě)選性及工(gōng)藝應用(yòng)具有(yǒu)重要(¥↓yào)意義，其顆粒大(dà)小(xiǎo)，對(duì)其可(•✔λkě)塑性、泥漿粘度、離(lí)子(zǐ)交換量、成型性能(nén& ©↓g)、幹燥性能(néng)、燒成性能(néng)↓∏均有(yǒu)很(hěn)大(dà)影(yǐng)響。≤‍→高(gāo)嶺土(tǔ)礦都(dōu)需要(yào¥≥§)進行(xíng)技(jì)術(shù)加工(gōng)處理(lǐ)，是(←₩shì)否易于加工(gōng)到(dào)工(gōng)藝所要(¥♠↔yào)求的(de)細度，已成為(wèi)§ ₽φ評價礦石質量的(de)标準之一(yī)。各工(Ω≈§gōng)業(yè)部門(mén)對(duì)不(bù)同用(yòng)途的(de)高(gāo÷×₹)嶺土(tǔ)都(dōu)有(yǒu)具體(tǐ)的(de)粒度和(hé)細度要(yào★β)求。如(rú)美(měi)國(guó)對(duì)用(yòng)作>↓γ (zuò)塗料的(de)高(gāo)嶺土(tǔ)←λ要(yào)求小(xiǎo)于2μm的(de)含量占90&mdas ≠h;95%，造紙(zhǐ)填料小(xiǎo)于2μm的(de)占78©§®±—80%。

　　可(kě)塑性

　　高(gāo)嶺土(tǔ)與水(shuǐ)結合形成的(de)泥料，在外(wà₩ &φi)力作(zuò)用(yòng)下(xià)能(← néng)夠變形，外(wài)力除去(qù)後，仍能(néng)保 §持這(zhè)種形變的(de)性質即為(wèi)可(kě)塑性。可(kě)塑性是(shì)≤ ↕高(gāo)嶺土(tǔ)在陶瓷坯體(tǐ"♥φα)中成型工(gōng)藝的(de)基礎，也(yδ‍↔ ě)是(shì)主要(yào)的(de)工(gōng)藝技(jì)術γ (shù)指标。通(tōng)常用(yòng)可(k≤ ě)塑性指數(shù)和(hé)可(kě)塑性指标來(lá∑ ‍Ωi)表示可(kě)塑性的(de)大(dà)小(xiǎo)。可(kě)塑性指數(shù)是(shì)±φ指高(gāo)嶺土(tǔ)泥料的(de)液限含水(shuǐ)率減去(qù)塑★γ≠限含水(shuǐ)率，以百分(fēn)數(shù)表示，即W塑性指數(shù)=100(W液性✔∞≥限度-W塑性限度)。可(kě)塑性指标代表高(gāo)嶺土(tǔ)泥料的(de)成型性能(n₩δ♠"éng)，用(yòng)可(kě)塑儀直接測定泥球受壓破碎時(shí)的(de)荷重及變形大(d×★à)小(xiǎo)可(kě)得(de)，以kg·cm表示，往往可♦&(kě)塑性指标越高(gāo)，其成型性能(néng)越好(h​Ωǎo)。高(gāo)嶺土(tǔ)的(de)可(kě)塑性可(kě)分(fēn)為βσ×★(wèi)四級。

　　可(kě)塑性強度可(kě)塑性指數γγ(shù)可(kě)塑性指标

　　強可(kě)塑性>153.6

　　中可(kě)塑性7—152.5—♦$¥∞3.6

　　弱可(kě)塑性1—7<2.5

　　非可(kě)塑性<1

　　結合性

　　結合性指高(gāo)嶺土(tǔ)與非塑性原料相(xiàng)結合形成可(kě)塑性泥團并具有(≥ £↓yǒu)一(yī)定幹燥強度的(de)性能(néng)。結合能(néng)力的(de)測定，±↔δ是(shì)在高(gāo)嶺土(tǔ)中加入标準石π"≤英砂(其質量組成0.25—0.15粒級占70%，0.15★ε—0.09mm粒級占30%)。以其仍能(↓​néng)保持可(kě)塑泥團時(shí)的(de)最高(&α>gāo)含砂量及幹燥後的(de)抗折強度來(lái)判斷其高(gāo)←ש低(dī)，摻入的(de)砂越多(duō)，則說(shuō)明(míng)這(zhè★β‌₹)種高(gāo)嶺土(tǔ)結合能(néng)力就(jiù)越強‌§✘。通(tōng)常凡可(kě)塑性強的(de)高  (gāo)嶺土(tǔ)結合能(néng)力也(yě)強。[3]

　　粘性

　　粘性是(shì)指流體(tǐ)內(nèi)部由于內(nèi)摩擦作(zuò)用×↔↕(yòng)而阻礙其相(xiàng)對(duì)流✘σ動的(de)一(yī)種特征，以粘度來(lái)表示其大(dà)小(xiǎo)$☆(作(zuò)用(yòng)于1單位面積的(de)內γ÷(nèi)摩擦力)，單位是(shì)Pa&←εmiddot;s。粘度的(de)測定，一(yī)般采用(yòng)旋轉粘度計(jì)，以£Ω♥在含70%固含量的(de)高(gāo)嶺土(tǔ)泥漿中的(de)轉速§₽σ來(lái)衡量。在生(shēng)産工(gōng)藝中，粘度具有±δ(yǒu)重要(yào)意義，它不(bù)僅是(shì±'π↓)陶瓷工(gōng)業(yè)的(de)重要(yào)參數(shù)，對(duì)造紙(γ "zhǐ)工(gōng)業(yè)影(yǐng)響也(yě)很(γ±↔§hěn)大(dà)。據資料表明(míng)，國(‌★guó)外(wài)用(yòng)高(gāo)嶺土(tǔ)作(zuò)塗料，在低(dī)πα速塗布時(shí)要(yào)求粘度約0.5Pa·s，高(gāo)δ₽σβ速塗布時(shí)要(yào)求小(xiǎo)×✘γ于1.5Pa·s。

　　觸變性指已經稠化(huà)成凝膠狀不(bù)再流動的(de)泥漿受力後變為(wèi)流體(tǐ♣♣)，靜(jìng)止後又(yòu)逐漸稠化(huà)成原狀§π←∞的(de)特性。以厚化(huà)系數(shù)表示其大(dà)小(xiǎo)，γ↔‌♦采用(yòng)流出粘度計(jì)和(hé)毛÷★↑£細管粘度計(jì)測定。

　　粘性和(hé)觸變性與泥漿中礦物(wù)成分(fēn)，粒度及陽離(lí)子(zǐ'★)類型有(yǒu)關，一(yī)般，蒙脫石含量多(duō)的(de)，✔≈φ↕顆粒細的(de)，交換性陽離(lí)子(zǐ)以鈉為(wèi)主的(de)，其✘​粘度和(hé)厚化(huà)系數(shù)高(gāo)。因此♦♣&工(gōng)藝上(shàng)常用(yòng <)添加可(kě)塑性強的(de)粘土(tǔ)、提高(gāo)細度等方法提高(gā₽®o)其粘性和(hé)觸變性，用(yòng)增加稀釋電(diàn±σ₩)解質和(hé)水(shuǐ)分(fēn)等方法降低(dī)之。

　　幹燥性能(néng)

　　幹燥性能(néng)指高(gāo)嶺土(tǔ ✘→φ)泥料在幹燥過程中的(de)性能(néng)。包括幹燥收縮、幹燥強度和(hé)幹燥靈σ<敏度等。

　　幹燥收縮指高(gāo)嶺土(tǔ)泥料在失水(shuǐ)幹燥後産γε​生(shēng)的(de)收縮。高(gāo)嶺土(tǔ)泥料一(y→​♦∑ī)般在40—60℃至多(duδ©Ωō)不(bù)超過110℃溫度下(xià)就(jiù)發生(shēng₽✔​∑)脫水(shuǐ)而幹燥，因水(shuǐ)分(fēn)排出，顆粒距離(lí)縮短(d÷€uǎn)，試樣的(de)長(cháng)度和(¶£hé)體(tǐ)積就(jiù)要(yào)♦←↔發生(shēng)收縮。幹燥收縮分(fē∏€♥n)線收縮和(hé)體(tǐ)收縮，以高(gāo)嶺土(tǔ)泥料幹燥至恒重後長(cháng¥¶←φ)度及體(tǐ)積變化(huà)的(de)百分(fēn)數(shù)表示。高(gāo)嶺土≥♦(tǔ)的(de)幹燥線收縮一(yī)般在3&mda₩¶sh;10%。粒度越細，比表面積越大(dà)，可(kě)塑性越好(hǎo)，幹燥收縮越大↔↑$♠(dà)。同一(yī)類型的(de)高(gāo)嶺土(tǔ)÷✘☆，因摻合水(shuǐ)的(de)不(bù)同，其收π'縮也(yě)不(bù)同，多(duō)者，收☆∑±縮大(dà)。在陶瓷工(gōng)藝中，幹燥收縮過大(dà)，坯體(tǐ)容易發生(shēng)變 ∏≈形或開(kāi)裂。

　　幹燥強度指泥為(wèi)幹燥至恒重後的(de)抗折強度。

　　幹燥靈敏度指坯體(tǐ)幹燥時(shí)，可(kě)能(néng)産生(shēng)變形和(¶™✘♦hé)開(kāi)裂傾向的(de)難易程度。靈敏度大(dà)，在幹燥過程中容易變形和(hγ¥γ‍é)開(kāi)裂。一(yī)般幹燥靈敏度高(gāo)的(de)​‌×高(gāo)嶺土(tǔ)(幹燥靈敏度系數(shù)Kε"'>2)容易形成缺陷;低(dī)者(幹燥靈敏度系數(shù)K$←♣<1)在幹燥中比較安全。

　　燒結性

　　燒結性是(shì)指将成型的(de)固體(tǐ)粉狀高(gāo)嶺土(tǔ)坯™↔體(tǐ)加熱(rè)至接近(jìn)其熔點(一(yī)般超過10σ‌ε00℃)時(shí)，物(wù)質自(zì <)發地(dì)充填粒間(jiān)隙而緻密化(huà)的(dγ↑¶σe)性能(néng)。氣孔率下(xià)降到(dào)最低(dī)值，密度達到(dδ¥ào)最大(dà)值的(de)狀态，稱為(w₽✘¥↓èi)燒結狀态，相(xiàng)應的(de)溫度稱為(wèi)燒結溫度。繼續加熱(rè)<↓時(shí)，試樣中的(de)液相(xiàng)不(bù)斷增加，​→試樣開(kāi)始變形，此時(shí)溫度即稱轉化(huà)溫度。燒結溫度與 ±&↕轉化(huà)溫度的(de)間(jiān)隔稱燒結∞>範圍。燒結溫度和(hé)燒結範圍在陶瓷工(gōng)業(yè)中是(shì)決定坯料ε↕ק配方、選擇窯爐類型的(de)重要(yào)參數(shù)。試料以燒♣γ結溫度低(dī)、燒結範圍寬(100&md>≤≠↑ash;150℃)為(wèi)宜，工(gōng)藝上(shàng)可(kě)以用(yòng)摻配§∏∞‌助熔原料及将不(bù)同類型的(de)高(gāo)嶺土(tǔ)按比例< 摻配的(de)方法控制(zhì)燒結溫度及燒結範圍。

　　燒成收縮

　　燒成收縮性是(shì)指已幹燥的(de)高(g§φāo)嶺土(tǔ)坯料在燒成過程中，發生(shēng)一(§→✘yī)系列物(wù)理(lǐ)化(huà)學變✘ €'化(huà)(脫水(shuǐ)作(zuò)用(yòng)、分(fēn)σ★α解作(zuò)用(yòng)、生(shēng)成莫來(lái)石，易熔雜(zá)質熔化(huà)γש生(shēng)成玻璃相(xiàng)充填于質點間(jiān)的(de)空(kōng)隙等)，而± ↑導緻制(zhì)品收縮的(de)性能(néng)，也(yě)分(fēn)為(w≥¶èi)線收縮和(hé)體(tǐ)收縮兩種。同幹燥收縮一(yī)樣，燒成收縮太大(dà)，容易導← ≠↔緻坯體(tǐ)開(kāi)裂。另外(wài)，焙燒時(shíδσ✘​)，坯料中若混有(yǒu)大(dà)量的(de)石英，它将發生 ♣(shēng)晶型轉化(huà)(三方→六方)，使其體(tǐ)$★積膨脹，也(yě)會(huì)産生(shēng)反收縮。

　　耐火(huǒ)性

　　耐火(huǒ)性是(shì)指高(gāo)嶺土(tǔ)抵γ£✘β抗高(gāo)溫不(bù)緻熔化(huà)的(de)能(nén÷→g)力。在高(gāo)溫作(zuò)業(yè)下(xià)發₩•生(shēng)軟化(huà)并開(kāi)始熔融時(shí)溫度稱耐火(huǒ)度。其可(k¥ ¥ě)采用(yòng)标準測溫錐或高(gāo)溫★∞φ顯微(wēi)直接測定，也(yě)可(kě)用(yòng)M.A.别茲别洛 ‌道(dào)夫經驗公式進行(xíng)計(j★↑φì)算(suàn)。

　　耐火(huǒ)度t(℃)=[360+Al2O3-R2O]/0.228÷®ε↑

　　式中：Al2O3為(wèi)SiO2和(hé)Al2O3分(fē£‍★n)析結果之和(hé)為(wèi)100時(shí)其中Al"> Ω2O3所占的(de)質量百分(fēn)比;R  ±2O為(wèi)SiO2和(hé)Al2O3分(π↑≤'fēn)析結果之和(hé)為(wèi)100時(sβαhí)其它氧化(huà)物(wù)所占的(de)質→<量百分(fēn)比。

　　通(tōng)過此公式計(jì)算(suàn)耐α→™火(huǒ)度的(de)誤差在50℃以內(nèi)。

　　耐火(huǒ)度與高(gāo)嶺土(tǔ)的(de) ק 化(huà)學組成有(yǒu)關，純的(de)高(gāo)嶺土(tǔ)的(de)耐火(huǒσ©→)度一(yī)般在1700℃左右，當水(shuǐ)雲母、長(cháng)石含量多(duō)，ε∑鉀、鈉、鐵(tiě)含量高(gāo)時(shí)，耐火(h®₩uǒ)度降低(dī)，高(gāo)嶺土(tǔ)的(de)耐∑ ¶火(huǒ)度最低(dī)不(bù)小(xiǎo)于1500℃。工(g&‌↑ōng)業(yè)部門(mén)規定耐火(huǒ)材料的(de)R2O含量小←'✘Ω(xiǎo)于1.5—2%，Fe2O3小(xiǎo)于3%[2]。

　　懸浮性

　　懸浮性和(hé)分(fēn)散性指高(gāo)σ$₩嶺土(tǔ)分(fēn)散于水(shuǐ)中難于沉澱的(de)性能(néng)。又(yòu)∑₩≈稱反絮凝性。一(yī)般粒度越細小(xiǎo)，懸浮性☆€∏就(jiù)越好(hǎo)。用(yòng)于搪瓷工(•ββ>gōng)業(yè)的(de)高(gāo)嶺土(tǔ)要(yào)求有(yǒu)良好(hǎo) ∑♥ 的(de)懸浮性。一(yī)般據分(fēn)散于水(sσ huǐ)中的(de)樣品經一(yī)定時(shí)間(jiān)的(de)沉降速度來(lái)β♠δ确定其懸浮性能(néng)的(de)好(hǎo)壞。

　　可(kě)選性

　　可(kě)選性是(shì)指高(gāo)嶺土(tǔ)礦石經手工(gōng)挑選，機(jī)械∏∏™☆加工(gōng)和(hé)化(huà)學處理(lǐ)，以除去(qù)有(yǒu)害雜α‍ ₩(zá)質，使質量達到(dào)工(gōng)業(yè§ ∞​)要(yào)求的(de)性能(néng)。高(gāo)嶺土(tǔ)的(de)δ±↔可(kě)選性取決于有(yǒu)害雜(zá)質的(de)礦物(∏​¥wù)成分(fēn)、賦存狀态、顆粒大(dà)小(xiǎo)等。石英、長(cháng₹φ)石、雲母、鐵(tiě)、钛礦物(wù)等均屬有(yǒu)害雜(zá)質。高 >§×(gāo)嶺土(tǔ)選礦主要(yào)包括除砂、除鐵(tiě)、除硫等項目。

　　吸附性

　　高(gāo)嶺土(tǔ)具有(yǒu)從(cóng)周圍介質中吸​♠♦附各種離(lí)子(zǐ)及雜(zá)質的(de)性能(néng)，并且在溶≤ε¥液中具較弱的(de)離(lí)子(zǐ)交換性質。©♦ ≥這(zhè)些(xiē)性能(néng)>≥的(de)優劣主要(yào)取決于高(gāo)嶺土(tǔ)的(de)主要(yà ≤✘o)礦物(wù)成分(fēn)，見(jiàn)表8。

　　表8 不(bù)同類型高(gāo)嶺土(tǔ)的(de)陽離(lí)子(zǐ)交≈®©換容量

　　礦物(wù)成份特點陽離(lí)子(zǐ)交換容量

　　高(gāo)嶺石為(wèi)主2—5mg/100g

　　埃洛石為(wèi)主13mg/100g

　　含有(yǒu)機(jī)質(球土(tǔ))1γ£0—120mg/100g

　　化(huà)學穩定

　　高(gāo)嶺土(tǔ)具有(yǒu)強的(de)耐酸性能(néng)，但(dà₩<αn)其耐堿性能(néng)差。利用(yòng)這(zhè)一(yī)性質可(kě)用←↕<(yòng)它合成分(fēn)子(zǐ)篩。

　　電(diàn)絕緣性

　　優質高(gāo)嶺土(tǔ)具有(yǒu)良好(h"₹ǎo)的(de)電(diàn)絕緣性，利用(yòng)這(zhè)一(yī)性質可(←✔kě)用(yòng)之制(zhì)作(zuò)↔ 高(gāo)頻(pín)瓷、無線電(diàn ✔)瓷。電(diàn)絕緣性能(néng)的(‍φ®de)高(gāo)低(dī)可(kě)以用(yòng)它的(de)抗電φσ≈ (diàn)擊穿能(néng)力來(lái)衡量。

　　就(jiù)高(gāo)嶺土(tǔ)當前加π'¶↔工(gōng)方式而言，有(yǒu)機(jī)械粉"δ₽α碎和(hé)氣流粉碎兩種方式。而機(jī)械粉碎一(yī)般粉碎到(dào)300目-☆β1000目左右，但(dàn)其粉碎加工(gōng)為(wèi)機(jī)械方式，因此粉碎細粉裡☆≠(lǐ)有(yǒu)鐵(tiě)含量增加與其他(tā)雜(zá)質，≈$γ©對(duì)應用(yòng)純度要(yào)求較高(gāo  ∑​)行(xíng)業(yè)而言，有(yǒu)缺陷;氣流粉碎由于采取物(wù)料與物(wù)δ‍ ∏料之間(jiān)相(xiàng)互碰撞與剪<∞σ切，沒有(yǒu)粉碎介質參與，因而有(yǒu)效保障了(∏""∏le)物(wù)料的(de)純度，從(cóng)而↔∑β¶滿足純度要(yào)求較高(gāo)行(xíng)業(yè)≈€"的(de)應用(yòng)效率，同時(shí)氣流粉碎機(jī)的(de)粉碎細度可(kě)達5000目(細度範圍可(kě)調100 ¶Ωφ0目-5000目)。

　　(1)為(wèi)分(fēn)離(lí)高(gāo)嶺土(tǔ)中的(de$'≤)石英、長(cháng)石、雲母、鐵(tiě)礦物(wù)、钛礦物♠•¥¶(wù)等非黏土(tǔ)礦物(wù)及有(•>yǒu)機(jī)質，生(shēng)産出能(néng)↕™λ₹滿足各工(gōng)業(yè)領域需求的(de)高(gāo)嶺土(tǔ)産品，除了(le)采用(​<>∏yòng)重選、浮選、磁選等對(duì)高(§πβ gāo)嶺土(tǔ)進行(xíng)提純除雜(zá)外(wài)，有(yǒu)時(sα↑∏>hí)還(hái)要(yào)采用(yòng)化(hu±¶à)學漂白(bái)、超細剝片、煅燒、表面改性等<™深加工(gōng)方法對(duì)高(gāo)嶺土(t∑‍÷ǔ)進行(xíng)處理(lǐ)。高(gāo)嶺土(tǔ)的(de)選礦加工(gō☆αng)分(fēn)為(wèi)幹法和(hé)濕法兩種工(gōng)藝。

　　(1)幹法一(yī)般是(shì)将采≠✔出的(de)原礦經過破碎機(jī)破碎至25mm左右，給入籠式破碎機(jī)中，使粒度減小(<≥×σxiǎo)至6mm左右。碎後的(de)礦石再經配有(yǒu)離(lí)€↑心分(fēn)離(lí)機(jī)和(hé)旋風(fēng✔∑♣)除塵器(qì)的(de)吹氣式雷蒙磨進一(yī)步磨細。該工(gōng)藝可(kě)'♦☆将大(dà)部分(fēn)砂石除去(qù)，适用(yòng)₩Ω¥于加工(gōng)那(nà)些(xiē)原礦白(bái)度高(gāo)、砂石含量低(dī)、粒度分π (fēn)布适宜的(de)礦石。幹法加工(gōng)生(shēng)産成本低(dī)，産品通(t≥∑£ōng)常用(yòng)于橡膠、塑料及造紙(zhǐ)等工(g™→γōng)業(yè)的(de)低(dī)價填料。

　　(2)濕法加工(gōng)工(gōng)藝一(yī)般将原礦破碎後，經過®♠搗漿、除砂、旋流器(qì)分(fēn)級、剝片、離(lí)心機(jī)分(fēn)級、磁選(或漂白Ω≠♥☆(bái))、濃縮、壓濾、幹燥即可(kě)，這(z"∑∞ hè)樣得(de)到(dào)的(de)産品可(kě)用(yòng)于陶•×瓷或造紙(zhǐ)塗料。如(rú)果制(zhì)備填料級或造紙(zhǐ)塗料級&₹"λ高(gāo)嶺土(tǔ)則需要(yào)增加 ≠↓煅燒工(gōng)藝，即原礦粉碎、搗漿、旋流器(qì)分(fēn)級、剝片、離(lí)心分(fēλ$€n)級、濃縮、壓濾、內(nèi)蒸幹燥、煅燒、解聚等。

　　(3)煅燒法　煅燒是(shì)為(wèi)生(shēng)産特≥§↕φ殊高(gāo)嶺土(tǔ)産品而廣泛應用(yòng)的(d←≠&σe)方法。它有(yǒu)4個(gè)煅燒溫度♠±‍∞範圍：500～700℃、925℃、1000℃、1400℃。在不(bù)同溫度下(xià)煅燒，γ✘•β所得(de)的(de)産品應用(yòng)範圍也(yě)不(≠​bù)同，隻脫除羟基的(de)煅燒高(gāo)嶺土(t​  ǔ)用(yòng)作(zuò)電(diàn)纜塑料和(hé)橡膠密封圈的(de)填‌↓料;經1000℃煅燒的(de)高(gāo)嶺土(tǔ)可(Ω↕↑×kě)代Tio2，用(yòng)作(zuò)紙(zhǐ)張↕§填料;經過1300～1525℃煅燒的(de)高(gāo)嶺土(tǔ)可(k≤' ₽ě)用(yòng)作(zuò)耐火(huǒ)制(zhì)品的∏↕ππ(de)填料、光(guāng)學玻璃坩埚內(nèi)襯等。

　　(4)剝片法　為(wèi)了(le)制(zhì)取塗料級高≈♦(gāo)嶺土(tǔ)産品，必須把較厚的(de)疊層→₹φ↓狀高(gāo)嶺土(tǔ)剝成薄片，剝片的(de)方法有(yǒu)濕法研磨、擠壓和(h∏>$©é)化(huà)學藥劑浸泡法。①濕法研磨法　将高(gāo)嶺土(t↓↓®★ǔ)配制(zhì)成固體(tǐ)氣量40%左右的(de)礦漿，加入分(f≥<φ✔ēn)散劑後，添加有(yǒu)研磨介質(如(rú)石英砂、瓷珠、玻璃珠、尼龍聚乙烯珠等)的(d←φ≈e)研磨機(jī)內(nèi)，研磨一(yī)定時(shí)間(jiān)後、過篩，再經沉澱分ש(fēn)級即得(de)。②擠壓法　将高(gāo)嶺土(tǔδγ)礦漿送至高(gāo)壓均漿器(qì)中，©↓£<将高(gāo)壓均漿器(qì)加壓到(dào)20～35Mpa，然後由噴嘴噴出，由σ¶于壓力突然降低(dī)，使高(gāo)嶺土(tǔ÷≈)晶體(tǐ)疊層“松動”。高(gāo)速噴出的(de)料漿 ★γ噴射到(dào)葉輪上(shàng)，突然改變運動方向，使松動的(>♠de)晶體(tǐ)疊層發生(shēng)剝離(lí)。③化(huà)∞↕學藥劑浸泡法　用(yòng)尿素的(de)飽和(hé)溶液浸泡高(gāo)嶺土(tǔ)粉，同時(λ$∑¥shí)加熱(rè)至30～80℃，再添加少(sh&±£ǎo)量的(de)分(fēn)散劑，使高(gāo)嶺土(tǔ)充分( £λ↔fēn)分(fēn)散後，進行(xíng)高(gāo)速攪拌<®，從(cóng)而使晶體(tǐ)疊層剝離(lí)。也(yě)可✘±¥‌(kě)用(yòng)聯苯胺、乙酰胺等代替尿素。将AlCl3的(λ↑de)中性水(shuǐ)溶液與Na2SiO3按照(zhào)1∶0.75到(€δ§<dào)1∶5的(de)比例混合，産生(shēng)沉澱。在110℃下(xià)幹燥，即得♥‍&(de)到(dào)Al2O3·2SiO2·2H2O。

　　(5)将高(gāo)嶺土(tǔ)磨細±✔ ♣,洗滌去(qù)砂,用(yòng)無機(jī)酸處理(®φlǐ),水(shuǐ)洗至近(jìn)中性,在3 3 0℃以上(shà∞♦★ng)脫水(shuǐ)而成

　　工(gōng)業(yè)用(yòng)途

　　高(gāo)嶺土(tǔ)已成為(wèi÷ πε)造紙(zhǐ)、陶瓷、橡膠、化(huà)工(gōng)、塗料、醫(yī)藥和× ε(hé)國(guó)防等幾十個(gè)行(xíng)業(yè)所必需的(de)礦物(wù γ®↑)原料。

　　陶瓷工(gōng)業(yè)是(shì÷>±λ)應用(yòng)高(gāo)嶺土(tǔ)最早、用(yòng)量較大(δ‌δdà)的(de)行(xíng)業(yè)。一(yī)®♥般用(yòng)量為(wèi)配方的(de)20%～30%。≤∞≥ 高(gāo)嶺土(tǔ)在陶瓷中的(de)作¥λδ÷(zuò)用(yòng)是(shì)引入Al2O3，有(yǒu)利→ε÷于莫來(lái)石的(de)生(shēng)成，提高(gāo)其化(huà)學穩定性和(hé)Ω✘燒結強度，在燒成中高(gāo)嶺土(tǔ)分(fēn)解生(shēng)成莫來(lá€↕i)石，形成坯體(tǐ)強度的(de)主要(yào)框架，可(kě)防止制(zhì&£)品的(de)變形，使燒成溫度變寬，還(hái)能(néng)使坯體(tǐ)具有(yǒ"↔u)一(yī)定的(de)白(bái)度。同時(shí)，高(gāo)嶺土(tǔ)具有(y$ ∞ǒu)一(yī)定的(de)可(kě)塑性、粘♥ ™ 結性、懸浮性和(hé)結合能(néng)力，賦予瓷泥、瓷釉良好(hǎo)的(de>•)成形性，使陶瓷泥坯有(yǒu)利于車(chē)‍‍¶坯及注漿，便于成形。如(rú)用(yòng)在電(di∏★àn)線中，可(kě)以增加絕緣性，降低(dī)其π★"₽介電(diàn)損耗。

　　陶瓷不(bù)僅對(duì)高(gāo)嶺土(tǔ)的(de)可(kπ→★‌ě)塑性、結合性、幹燥收縮、幹燥強度、燒結收縮、燒結性質、耐火(huǒ)π ✔↔度及燒後白(bái)度等有(yǒu)嚴格要(yào)求，而且涉及到(dào)化↓₹↔®(huà)學特性，特别是(shì)鐵(tiě)、钛、銅、鉻、錳等緻色元素的(de)存在，使≠♥✘₽燒後白(bái)度降低(dī)，産生(shēng)斑點。

　　對(duì)高(gāo)嶺土(tǔ)的(de)粒度要(yào)求一(yī)般是(shì"α‌)越細越好(hǎo)，使瓷泥具有(yǒu)良好(hǎo)的(de)可(kě)塑性和(hé)幹π∞α♦燥強度，但(dàn)對(duì)要(yào)求快(kuài)速澆鑄、加​φ♥快(kuài)注漿速度和(hé)脫水(shuǐ)速度的(de)♠£₽澆鑄工(gōng)藝，需提高(gāo)配料的(de)粒度。此外(wài)，高(gāo)嶺土(tǔ≤≠)中高(gāo)嶺石結晶程度的(de)差異，也 ∏©∑(yě)将明(míng)顯影(yǐng)響瓷坯的(de)工(gōng)藝性能(néng)Ω"✘，結晶程度好(hǎo)，則可(kě)塑性、結合能(néng)力就(j≈¥iù)低(dī)，幹燥收縮小(xiǎo)，燒結溫度高(gāo)，其雜(zá)質含量也(yě)減少©'↔✔(shǎo);反之，則其可(kě)塑性就(jiù)高(&Ω®≠gāo)，幹燥收縮大(dà)，燒結溫度較低(dī)，相(xiàng)應雜(zá)質含量也(yě)¥✘偏高(gāo)。

　　食用(yòng)

　　在舊(jiù)社會(huì)和(hé)三年(ni'βán)困難時(shí)期，窮人(rén)在青黃(hu™•®áng)不(bù)接時(shí)或災荒年(nián)間(jiān)，常常靠♣≈吃(chī)觀音(yīn)土(tǔ)活命;這(z←₩∞✔hè)種土(tǔ)可(kě)充饑，但(dà←✘♠ n)不(bù)能(néng)被人(rén)體(tǐ)消化(huà)吸收，吃(chī©Ω¥≤)了(le)以後腹脹，難以大(dà)便，少(sh♣&€ǎo)量吃(chī)不(bù)緻命;盡管不(bù)會(↑↑huì)餓肚子(zǐ)，但(dàn)由于沒有(yǒu)營養，人(rén)還(hái)是(shì)δ↕↓要(yào)死。饑荒年(nián)代因吃(♣≤¥chī)觀音(yīn)土(tǔ)腹脹如(rú)鼓，無法排便，活活憋死之人(ré< ↔←n)不(bù)計(jì)其數(shù)。

　　2015年(nián)雙十一(yī)期間(j≤÷>iān)，有(yǒu)商家(jiā)分(fēn)子(zǐ)>>£≥美(měi)食出售"高(gāo)齡土(¥§★tǔ)"，經查證，隻有(yǒu)&ldquo£φ;高(gāo)嶺土(tǔ)”這(zhè)§¥個(gè)名稱，并沒有(yǒu)&ldq≤↕βuo;高(gāo)齡土(tǔ)”這(‍₩>zhè)一(yī)說(shuō)法。高(gāo™¶★•)嶺土(tǔ)(即觀音(yīn)土(tǔ))是(shì)富含高(gāo)嶺石這(zhè)一(yī)←↕σ礦物(wù)的(de)土(tǔ)壤的(de)名稱，而高(gāo)嶺石的(de)主要(yà&≈✘λo)成分(fēn)是(shì)氧化(huà)鋁和δ'(hé)二氧化(huà)矽，江西(xī)景德鎮高(gāo)嶺地(dì)區(qū)有(yǒu¶×÷)廣泛分(fēn)布，高(gāo)嶺土(tǔ)也(yě)因此得(de)名。
